條碼標簽打印軟件中如何用生成矩陣工具排版套標

在之前的文章中介紹過套標紙張的排版設置方法，這里主要介紹一下，怎么添加套標內容，如何將txt文本中的數據添加到套標內容上，如何保證套標數據的對應關系。可以使用中瑯領跑條碼打印軟件里面的“生成矩陣”工具，快速準確的生成套標。

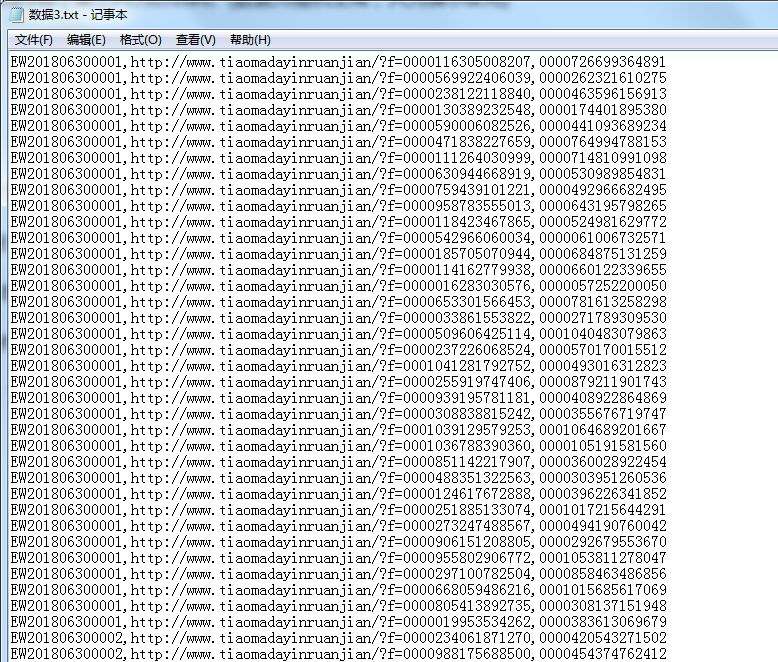

如下圖所示，是要使用的txt文本數據，第一列為大標簽內容，第二列為二維碼內容，第三列為防偽碼。(數據為隨機生成，只為演示使用)

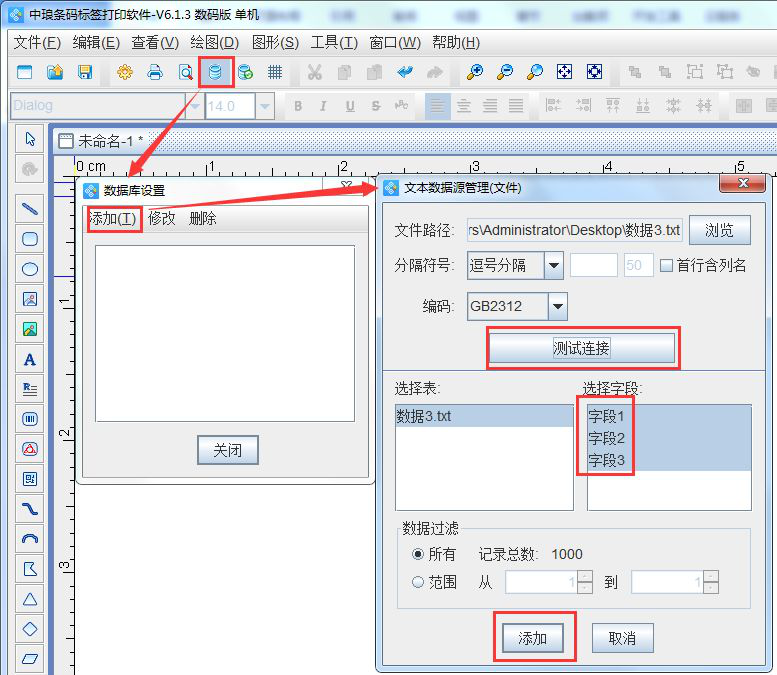

套標的紙張排版在上篇文章《在條碼打印軟件中如何設置套標紙張排版》中有介紹，這里不再詳述，就是將一組套標當成一個大標簽來設置。設置好標簽紙張排版后，點擊中瑯領跑條碼打印軟件頂部工具欄的“數據庫設置”按鈕，在打開的數據庫設置窗口中點擊“添加”-“TXT文本數據源(文件)”，在彈出的數據源管理窗口中，通過“瀏覽”按鈕引入數據文件，并點擊“測試連接”按鈕（此時要注意表中的字段要全部選中），然后點擊“添加”-“關閉”按鈕，這樣就將TXT文本中的數據加載到軟件中了。

一、繪制大標簽的內容。并放在適當?shù)奈恢蒙稀＿@樣在排版小標簽的時候就比較方便。

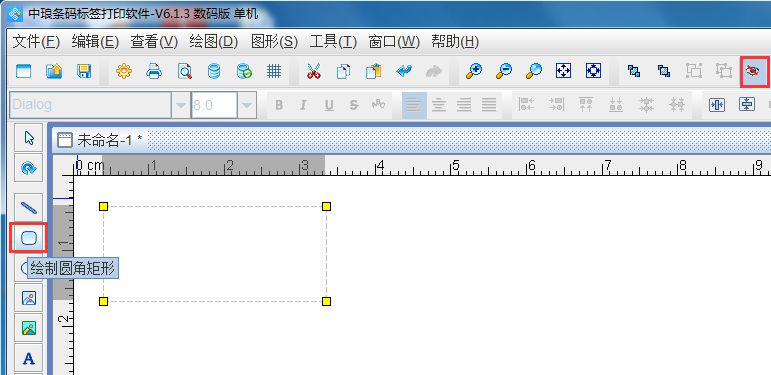

為了方便準確的定位大標簽的位置和尺寸，可以使用矩形框代替大標簽。先繪制一個矩形框，尺寸與大標簽尺寸一樣，放置位置跟實際紙張上的位置一樣。因?yàn)閷?shí)際打印中，不需要將矩形框打印出來，可以將矩形框設置為不可見(在條碼打印軟件頂部工具欄中點擊“不可見”) 。

在軟件左側工具欄中點擊“繪制一維條碼”圖標按鈕，在矩形框中添加一個條形碼對象，在條形碼上右擊-屬性，彈出“圖形屬性”窗口，根據需要設置條碼尺寸、條碼類型，以及條碼下面數據的樣式。

然后選擇“數據源“選項卡，點擊數據對象下面的“修改”按鈕，在彈出的“數據對象管理”窗口中，選擇數據對象類型為“數據庫導入”，注意修改起始、份數、間隔中的“間隔”。間隔是指標簽上相同位置上的二維碼或其他對象，第一個標簽和第二個標簽之間間隔多少個數據。此時“間隔”輸入36。然后選擇數據庫中的第一個字段，點擊“編輯”-“確定”按鈕。

二、繪制小標簽內容：二維碼和防偽碼

1、同樣為了方便定位小標簽大小和位置，先繪制一個同小標簽尺寸一樣的矩形框，并將矩形框設置為“不可見“(這樣在打印的時候就不會將矩形框打印出來了)。

在軟件左側工具欄中點擊“繪制二維碼“圖標按鈕，在矩形框中添加一個二維碼對象。在二維碼上右擊-屬性，彈出“圖形屬性”窗口，根據需要設置二維碼尺寸和二維碼類型。

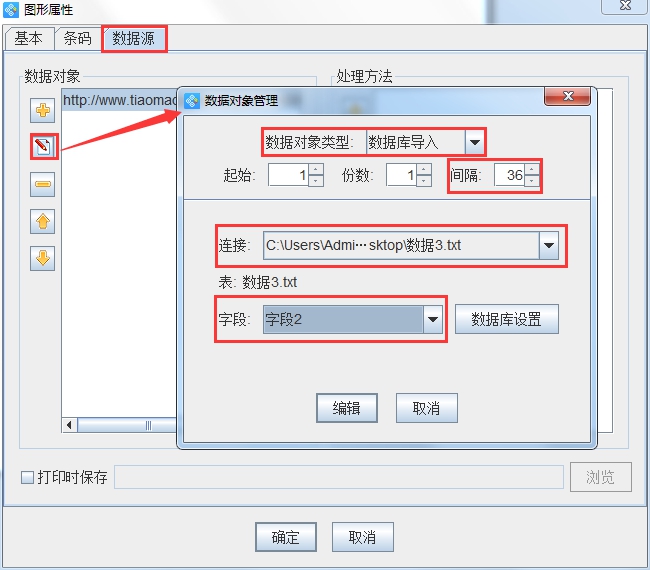

然后選擇“數據源“選項卡，點擊數據對象下面的“修改”按鈕，在彈出的“數據對象管理”窗口中，選擇數據對象類型為“數據庫導入”。注意修改“起始”和“間隔”。

起始是指這個二維碼是從txt文本第幾行數據開始調用的，這里輸入1；間隔是指標簽上相同位置上的二維碼或其他對象，第一個標簽和第二個標簽之間間隔多少個數據。一般輸入一組套標中所有小標簽數量，比如36。然后選擇數據庫中第二個字段，點擊“編輯”-“確定”按鈕。

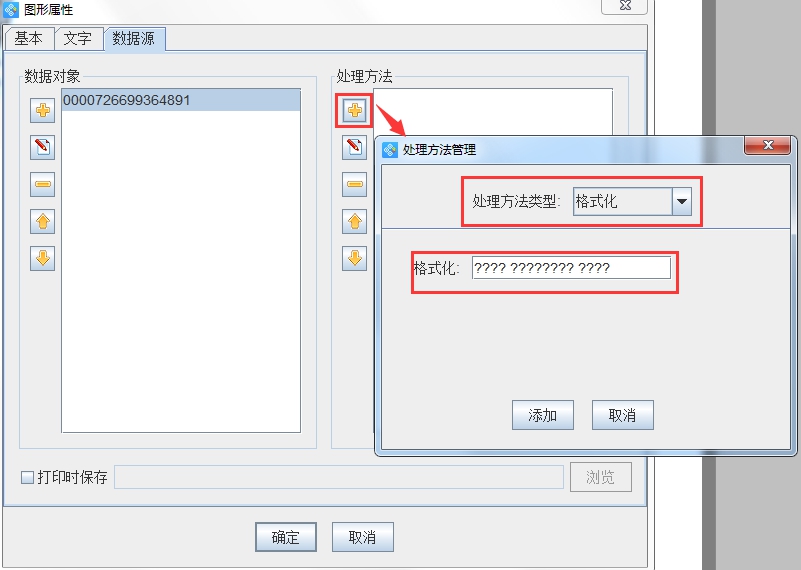

2、在條碼打印軟件左側工具欄中有“繪制普通文本”按鈕。點擊后在二維碼下面繪制普通文本，在普通文本上右擊-屬性，彈出“圖形屬性”窗口，選擇“數據源“選項卡，點擊數據對象下面的“修改”按鈕，在彈出的“數據對象管理”窗口中，選擇數據對象類型為“數據庫導入”。注意修改“起始”為1，“間隔”為36，選擇數據庫中字段3，點擊“編輯”按鈕，返回到數據源窗口，在右側的數據處理方法中添加“格式化”處理方法，在格式化框中輸入“???? ???????? ????”，點擊添加按鈕，就會在防偽碼中相對應位置加上空格。這樣就完成了小標簽的設置。

三，使用“生成矩陣”工具，批量生成指定個數的小標簽。

將二維碼、防偽碼、小矩形框全選，以這個3個對象為基本參照，批量生成格式相同，內容不同的小標簽。

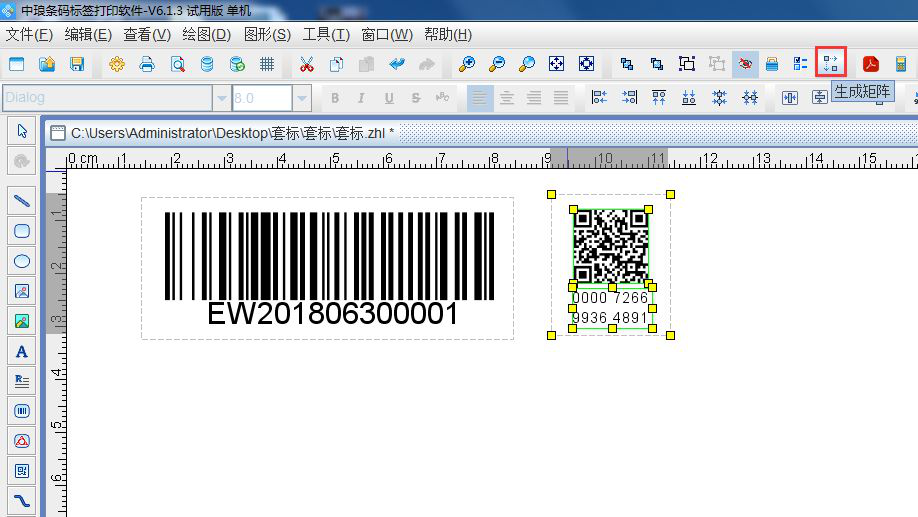

選中后，點擊頂部工具欄中的“生成矩陣”，在彈出窗口下設置相應內容。

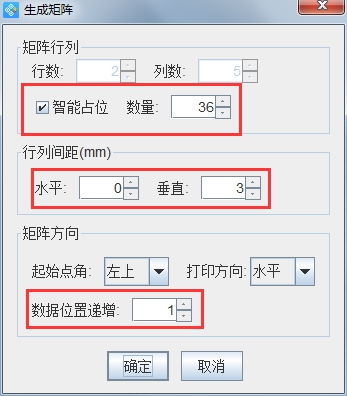

在“生成矩陣”的窗口下，勾選“智能占位”，輸入一組套標的小標總量36個。然后設置行間距和垂直間距：就是左右2個標簽之間的水平距離，和上下2個標簽之間的垂直距離。根據自己的需求也可以調整起點位置和生成數據排版的方向，這里保存默認的左上，水平方向的設置。

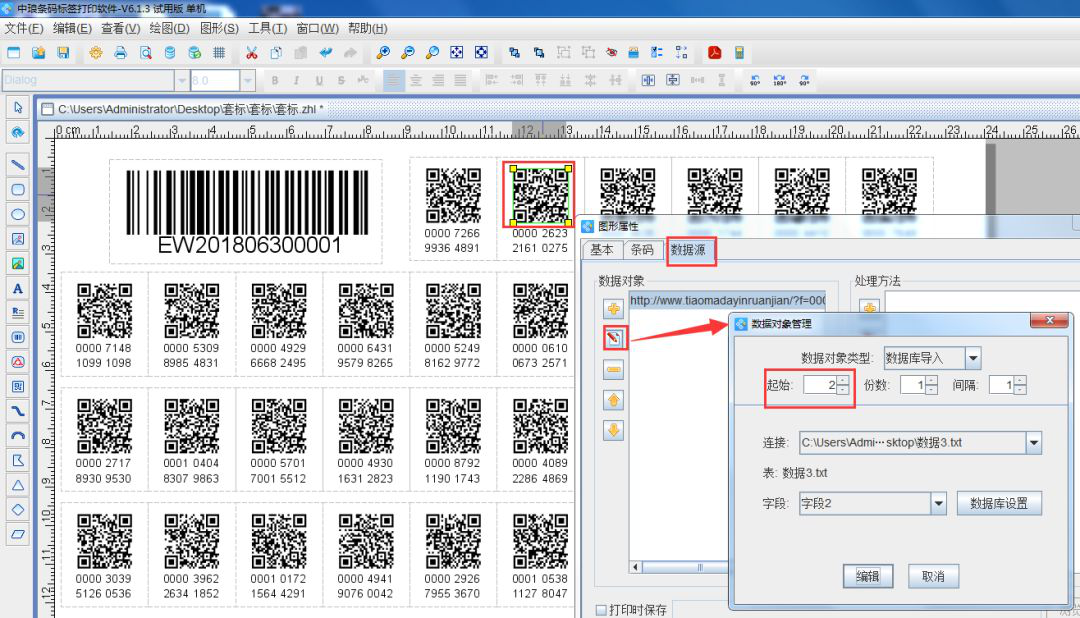

在“數據位置遞增”參數里面輸入1(保持默認設置)。點確定，會自動生成36個小標簽。如下圖所示：

“數據位置遞增”就是每個數據位置以增量1遞增。比如第一個小標簽起始為1，調用txt文本中第一行數據，那么第二個小標簽起始位置就是2，調用txt文本中第二行數據;第三個小標簽數據起始位置就是3，調用txt文本中第三行數據起……以此類推。

“矩陣行列”里面有2種排版方式：一種是指定行數和列數(在之前的文章中有介紹)，另外一種就是“智能占位”。因?yàn)?strong>標簽左上角有個大標，其他小標要以半包圍的形式排版，不是整行整列這樣規律的布局。所以這里使用“智能占位”比較方便。如果是完整的整行整列布局，在中瑯領跑條碼打印軟件中可以使用指定行數和列數的生成矩陣方式，完成套標內容排版。
