條碼打印軟件如何實現將條碼數據都顯示到UPC-A條碼凹槽中

我們在中瑯條碼打印軟件中生成的UPC-A條碼，條碼黑白條左右兩端分別顯示的是條碼數據的第一位和最后一位數字（校驗位），條碼數據中間的10位數字平均分布在中間的兩個凹槽內。如果我們想要將12位條碼數據平均分布在條碼中間的凹槽中，條碼黑白條左右兩端沒有數字，這樣的UPC-A條碼在中瑯條碼打印軟件中怎么制作呢？下面我們一起看看。

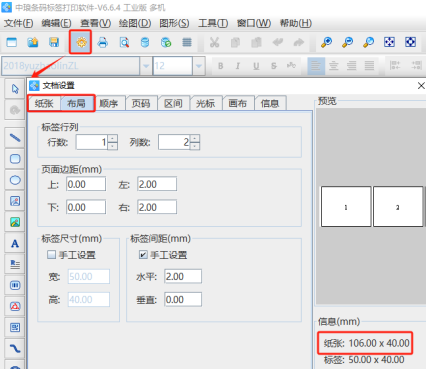

1. 打開中瑯條碼打印軟件，根據實際紙張設置紙張尺寸和布局，紙張我們這里設置成總寬度為106mm，高度為40mm的雙排標簽紙。

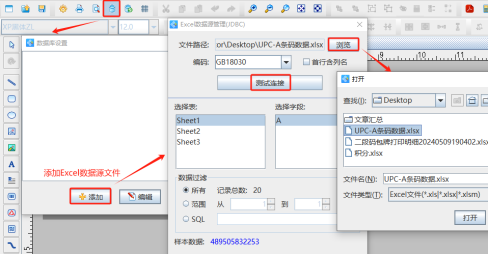

2. 將保存有12位UPC-A條碼數據的Excel表導入到軟件中，具體導入方法可以參考《中瑯條碼打印軟件數據庫連接詳解》，這里不再詳述。

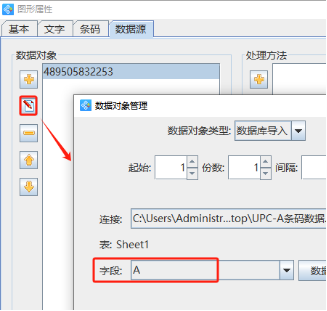

3. 制作UPC-A條碼 點擊軟件左側的“繪制一維條碼”按鈕，在白色畫布上繪制一個條形碼，雙擊繪制的條形碼，在圖形屬性-數據源中點擊數據對象下面的“編輯”按鈕，在打開的窗口中選擇“數據庫導入”數據類型，連接就是上面導入的Excel表，字段選擇“A”。

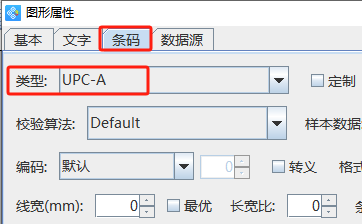

切換到條形碼的“條碼”選項卡，設置條碼類型為“UPC-A”。

然后再切換到條形碼的“文字”選項卡，設置條碼下面數據顯示樣式，包括字體、字號、字間距等。

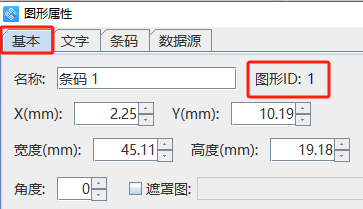

切換到條形碼的“基本”選項卡，記下條形碼的圖形ID，以便后面制作的文本引用條形碼中數據，這里條形碼的圖形ID為1。

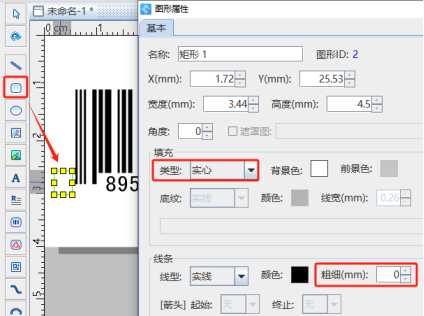

4. 制作條碼數據都顯示到凹槽中的UPC-A條碼 1)點擊軟件左側的“繪制圓角矩形”按鈕，在白色畫布上繪制一個矩形框，雙擊繪制的矩形框，在圖形屬性-基本選項卡中，設置“填充背景色”為實心白色，“線條”粗細為0。

然后將制作好的矩形框移動到條碼左側，將條碼黑白條左側的數字遮蓋掉。

2)將上面制作好的矩形框復制一份，移動到條碼右側，將條碼黑白條右側的數字遮蓋掉。

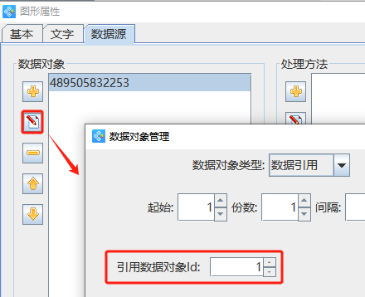

3)點擊軟件左側的“繪制普通文本”按鈕，在白色畫布上繪制一個普通文本，雙擊繪制的普通文本，在圖形屬性-數據源中點擊數據對象下面的“編輯”按鈕，在打開的窗口中選擇“數據引用”數據類型，引用數據對象id設置為1，那么就將條形碼中數據引用過來了。

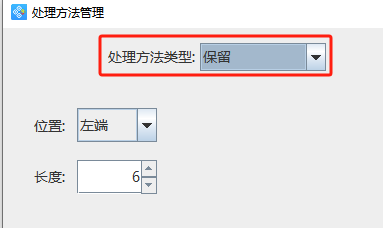

點擊右側處理方法下面的“添加”按鈕，添加一個“保留”數據處理方法，保留左端6位數字，并在普通文本的圖形屬性-文字選項卡中設置文本的字體、字號、字間距、對齊方式等。

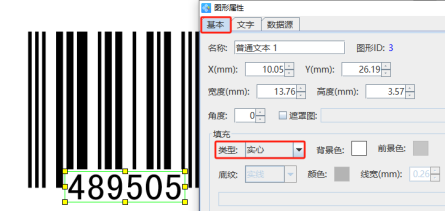

切換到普通文本的“基本”選項卡，設置“填充背景色”為實心白色，然后將制作好的普通文本移動到條碼左側凹槽中，將條碼左側凹槽中原來的數據隱藏掉，并移動到合適位置。

4) 按照上面步驟3)的操作，將條碼數據的后6位數字顯示到條碼右側的凹槽中。

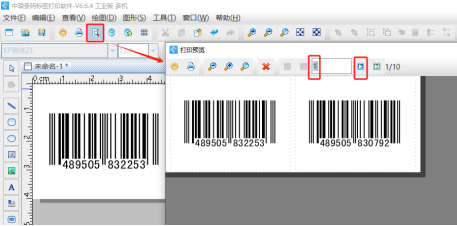

5. 制作完成之后，點擊軟件頂部的“打印預覽”按鈕，翻頁查看批量生成的UPC-A條碼，預覽無誤就可以直接連接打印機打印出來或者是批量輸出PDF文檔、圖片、TIF文檔了。

以上就是中瑯條碼打印軟件中實現將條碼數據都顯示到UPC-A條碼凹槽中的操作步驟。需要注意的是：要想使用本文的制作方法，提供的UPC-A條碼數據必須是12位的，因為如果UPC-A條碼數據是11位的話，最后一位校驗位會在軟件中自動生成，使用“數據引用”功能引用條碼中數據的時候，在軟件中自動生成的數據是無法引用過來的。
