Maxi Code二維碼的組成及基本特征介紹1

Maxi Code是一種2D符號系統，包括圍繞三個同心環的六邊形模塊，黑色模塊定義為二進制1，白色模塊定義為二進制0。Maxi Code可以編碼ASCII和擴展ASCII字符，它是一個固定大小的符號。三個黑色同心環使Maxi Code獨一無二。如圖所示：

 Maxi Code的組成

編碼字符集

Maxi Code允許對256個國際字符編碼，包括值0-127的ASCII字元。在數字組合模式下，可用6個字碼表示9位數字。用于代碼切換和其他控制字元也包括在其字元集中。

Maxi Code符號字元的表示

1.每個字元由6個六邊形的模組組成

2.每個模組表示一個二進制位，深色模組表示“1”，淺色模組表示“0”。

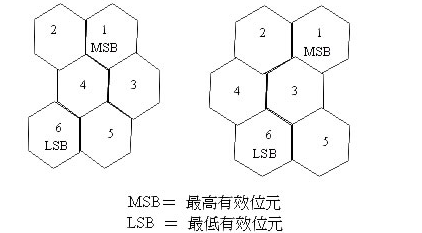

3.通用六個模組排成3層，順序為右上至作下，如圖所示：

 4.由于符號的特殊結構，符號字元具有特殊的排列形式。

Maxi Code的位元組成排列方式

字碼集

字碼是介于數字字元和符號字元間的值，也是錯誤糾正計算的基礎。Maxi Code的字碼集共有64個，范圍為0-63，二進位表示為000000~111111。在每符號字元中，最高有效位是編號最低的模組。

符號尺寸

每個Maxi Code符號共有884個六邊形模組，分33層圍繞著中央定位圖形，每一層分別有30個或29個模組組成，符號四周應有空白區。每個Maxi Code包括空白區在內，尺寸固定為28.14mm*26.91mm，約1平方英寸時。中央定位圖形相當于90個模組的大小。

資料容量

884個六邊形模組時，有18個模組用于定位，剩余866個為資料模組，扣掉2個未使用的模組，用于表示資料編碼和錯誤糾正的模組共有864個，包含144個6位元的符號字元，其中至少須有50個以上的錯誤糾正字元，以及1個模式字元，因此資料容量最大為93個字元，若純為數字字元，則可存放138個。

錯誤糾正

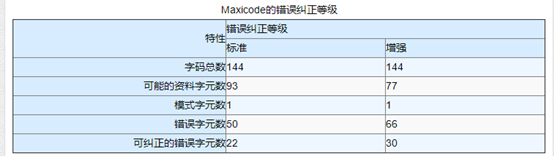

Maxi Code提供標準錯誤糾正與增強錯誤糾正兩種錯誤糾正等級，這兩種等級需要不同數量的字，提供不同水準的錯誤恢復能力，標準錯誤糾正能力的錯誤復原能力達16%，增強錯誤糾正則可達25%。這兩種錯誤糾正等級的基本特性如圖所示，采用哪一種錯誤糾正等級是由模式字元所指定。
