二維碼制作軟件如何引用標簽上的4個流水條碼生成PDF417二維碼（下）

上一篇文章我們講了制作流水條碼和用“生成矩陣”工具快速生成連續流水條碼的操作方法，今天我們來看下如何用中瑯二維碼制作軟件將標簽上的4個流水條碼數據引用到PDF417二維碼中，并批量打印出來，一起來看看吧。

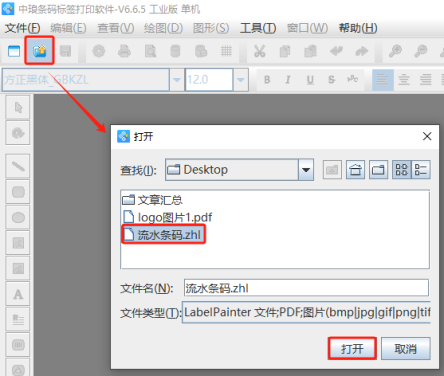

1. 打開中瑯二維碼制作軟件，在軟件中打開上一篇文章中制作的“流水條碼”標簽文件。

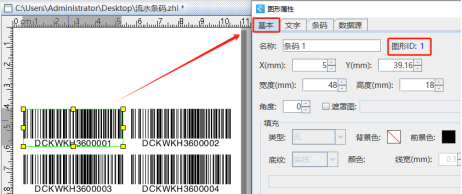

2. 分別選中標簽上的4個流水條碼，打開其“圖形屬性-基本”選項卡，記下條形碼的圖形ID，以便下面制作的二維碼引用條形碼中數據。

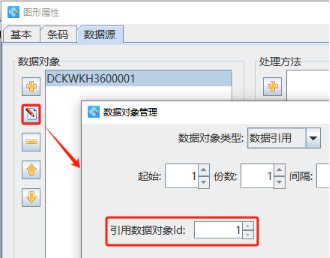

3. 制作PDF417二維碼 點擊軟件左側的“繪制二維碼”按鈕，在畫布上繪制一個二維碼，雙擊繪制的二維碼，在圖形屬性-數據源中點擊數據對象下面的“編輯”按鈕，在打開的窗口中選擇“數據引用”數據類型，引用數據對象id設置為1，那么就將標簽上第一個流水條碼的數據引用過來了。

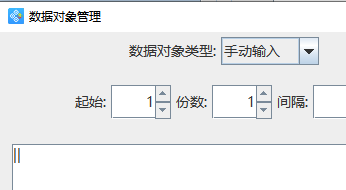

點擊數據對象下面的“添加”按鈕，添加一個“手動輸入”類型的數據，在打開的窗口輸入框中鍵入一個“||”，需要注意的是數據中間的分隔符可以不設置，也可以根據需要鍵入鍵盤上的“，”、“*”、“&”、“/”等符號形成數據分隔符。

其他三個流水條碼中的數據都按照上面相同的方法引用到二維碼中，引用的時候，“引用數據對象id”需要設置成對應流水條碼的圖形ID；并且注意在數據中間添加分隔符。

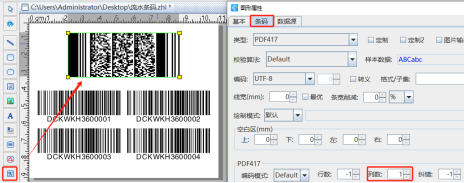

切換到二維碼的“條碼”選項卡，設置條碼類型為“PDF417”,下面的PDF417“行數”、“列數”、“糾錯級別”根據自己的需要設置，假設我們將PDF417二維碼的列數由默認的“-1”，改為1，可以看到二維碼的外觀發生了改變。

需要注意的是選擇“PDF417”數據類型之后生成的PDF417二維碼默認是正方形外觀的，我們可以通過鼠標拉伸條碼框或者在“基本”選項卡中設置二維碼寬度和高度，使得PDF417變成長方形的。

4. 選中標簽上的二維碼，點擊軟件頂部工具欄中的“水平居中于畫布”按鈕，可以將二維碼在畫布上水平居中顯示。

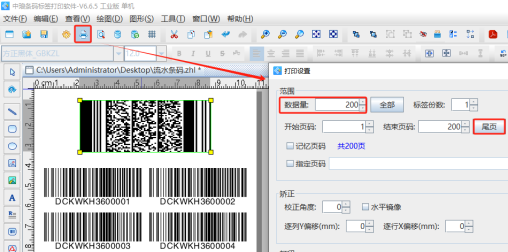

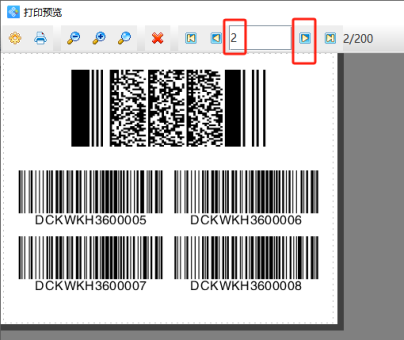

5. 制作完成之后，點擊軟件頂部工具欄中的“打印”按鈕，設置數據量（標簽的總個數）、開始頁碼（從那一頁開始打印）、結束頁碼（到那一頁結束打印），然后點擊下面的“預覽”按鈕，翻頁查看批量生成的PDF417二維碼標簽，預覽無誤就可以直接連接打印機打印出來了。

以上就是中瑯二維碼制作軟件中引用標簽上的4個流水條碼生成PDF417二維碼的操作方法，只要我們掌握了數據對象類型下面的“間隔”代表的含義，能夠熟練運用軟件中的“生成矩陣”工具和“數據引用”方法，那么制作起來就非常簡單了。
