可變數據打印軟件如何導入TXT文本批量生成二維碼標簽（上）

今天遇到了這樣一個需求：用戶的一個二維碼標簽上有五個相同內容（里面包含有流水號、二維碼和二維碼明碼），打印時是按照TXT文本從上到下的順序依次打印出來的，問在中瑯可變數據打印軟件中如何快速生成這樣的二維碼標簽?zāi)０澹旅嫖覀円黄鹂纯淳唧w步驟。

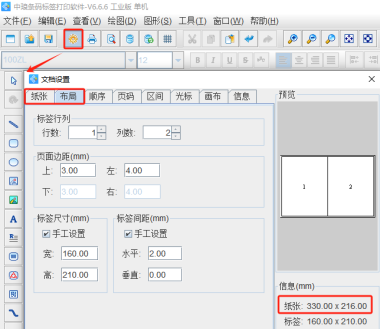

1.打開可變數據打印軟件，根據實際紙張設置紙張尺寸和布局，紙張我們這里設置成總寬度為330mm，高度為216mm的紙張，一張紙中設置1行2列的標簽，紙張設置如下：

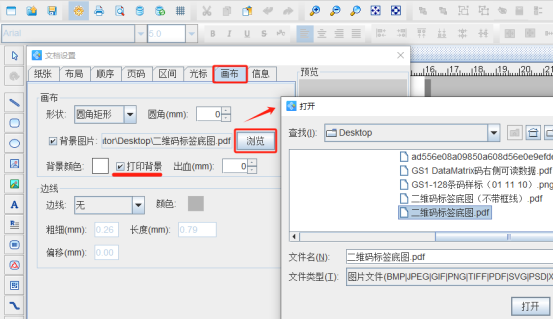

2. 將PDF底圖以畫布背景圖的形式導入到軟件中 點擊軟件頂部的“文檔設置”按鈕，在打開的窗口中，選擇“畫布”選項卡，將圖片背景勾選上，點擊后面的“瀏覽”按鈕，找到本地電腦上保存的PDF底圖導入到軟件中，將下面的“打印背景”勾選上。

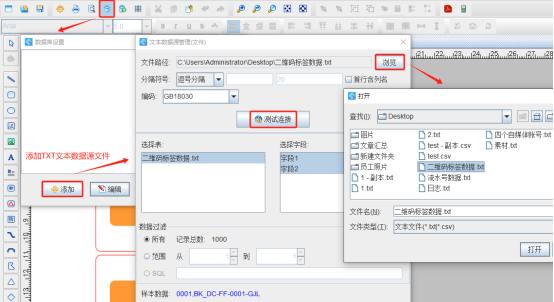

3. 將保存有流水號和二維碼數據的TXT文本導入到軟件中，具體導入方法可以參考《關于條碼打印軟件數據庫導入TXT時分隔符號介紹》，這里不再詳述。

4. 制作標簽上的第一個內容 a.點擊軟件左側的“繪制圓角矩形”按鈕，在白色畫布上繪制一個矩形框，設置矩形框的寬度（120mm）和高度（48mm）,然后點擊軟件頂部的“不可見”按鈕，將矩形框設置成不可見狀態，并將矩形框移動到合適位置。

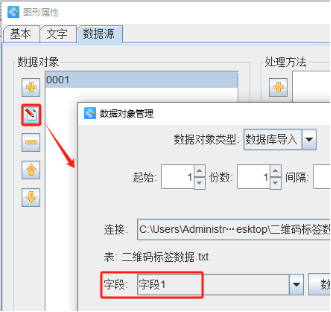

b.制作流水號 點擊軟件左側的“繪制普通文本”按鈕，在矩形框中繪制一個普通文本，雙擊繪制的普通文本，在圖形屬性-數據源中點擊數據對象下面的“編輯”按鈕，在打開的窗口中選擇“數據庫導入”數據類型，連接就是上面導入的TXT文本，字段選擇“字段1”。

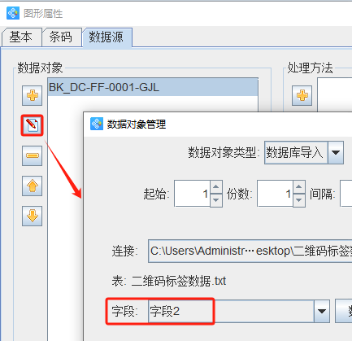

c.制作二維碼 點擊軟件左側的“繪制二維碼”按鈕，在矩形框中繪制一個二維碼，雙擊繪制的二維碼，在圖形屬性-數據源中點擊數據對象下面的“編輯”按鈕，在打開的窗口中選擇“數據庫導入”數據類型，字段選擇“字段2”。

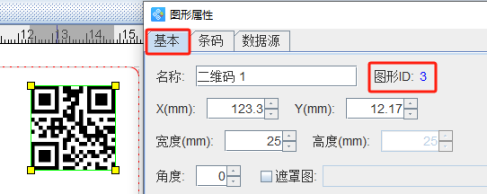

d.雙擊打開二維碼的“圖形屬性-基本”選項卡，記下二維碼的圖形ID，以便下面制作的文本引用二維碼中內容，這里二維碼的圖形ID為3。

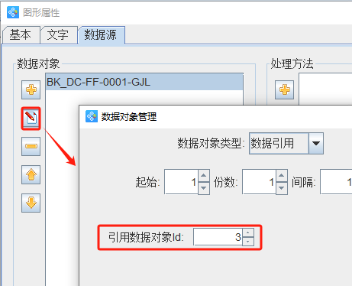

e.制作二維碼明碼 點擊軟件左側的“繪制普通文本”按鈕，在矩形框中繪制一個普通文本，雙擊繪制的普通文本，在圖形屬性-數據源中點擊數據對象下面的“編輯”按鈕，在打開的窗口中選擇“數據引用”數據類型，引用圖形對象id設置為3，那么就將二維碼中數據引用過來了。

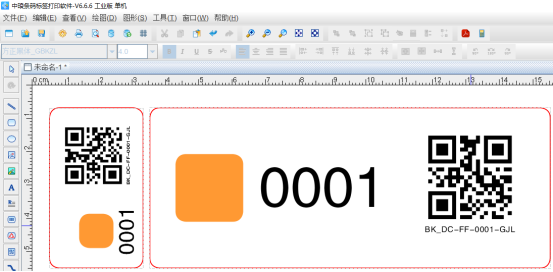

5. 同時選中標簽上的矩形框、流水號、二維碼和二維碼明碼，復制一份放到標簽的左上角，手動設置矩形框的寬度和高度（分別為28mm和48mm），流水號和二維碼明碼的字號和旋轉角度，二維碼的尺寸和旋轉角度，并移動到合適位置。

至此標簽上的兩個相同內容就制作完成了，接下來的文章中我們會講到如何用中瑯可變數據打印軟件的“生成矩陣”工具快速生成其他3個相同內容，有興趣的小伙伴請繼續關注。
